Елементи и Типове

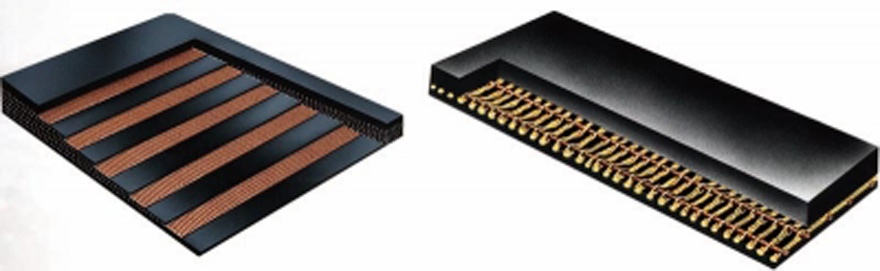

В конструкцията на лентите влизат два основни елемента :
Носеща част / каркас /, изградена от различни видове тъкани
Гумени покрития – / протектори / – работен и неработен
Произвеждат се ленти с текстилна основа.
|
ВИДОВЕ ТЪКАНИ
|
ОБОЗНАЧЕНИЕ И ТИПОВЕ
|
|
Полиамидни
|
PP-100; PP-125; PP-150; PP-160; PP-200;
PP-300; PP-400; PP-500; PP-630; PP-750 |
|
Полиестерни
|
EP-80; EP-100; EP-125; EP-160; EP-200; |
|
Металокордна тъкан тип “Флексимат”
|
IWR-1000; IWR-1200; IWR-1600;
IWR-2000; IWR-2500; IWR-3150 |
При производството на транспортни ленти предназначени за работа в тежки условия се поставят и защитни вложки (брекер) – една или две.Произвеждат се транспортни ленти със и без гумени покрития (протектори), кантирани и некантирани.Дебелината на гумените покрития, дебелината и дължината на тр.ленти се определя по споразумение между потребителя и производителя.
ЛЕНТИ С ОБЩО ПРЕДНАЗНАЧЕНИЕ
Гумено-текстилни транспортни ленти с общо предназначение
|
ПОКАЗАТЕЛИ |
ТИП НА ГУМЕНОТО ПОКРИТИЕ |
||||
|
БДС 9965
|
АА
|
B
|
N |
P
|
Q
|
|
DIN 22102
|
W
|
X
|
Y
|
Z
|
–
|
|
ГОСТ 20-85
|
Б
|
А
|
Б
|
U
|
C
|
|
Якост на опън, MPa, min
|
18
|
25
|
20
|
15
|
10
|
|
Относително удължение при скъсване, %, min
|
400
|
450
|
400
|
350
|
300
|
|
Изтриваемост по |
80 (AA) |
150 |
140 (N)
150(Y) |
130 (Р)
250 (Z) |
200 (Q)
– |
|
Предназначение:
|
за особено абразивни материали-до 500 мм
|
за силно абразивни материали–до
400 мм |
за силно aбразивни материали и въглища – до
250 мм |
за средно абразивни материали – до 80 мм и въглища – до 250 мм
|
за неабразивни и селскостопански продукти
|
ЛЕНТИ СЪС СПЕЦИАЛНО ПРЕДНАЗНАЧЕНИЕ
Гумено-текстилни тр.ленти със специално предназначение
Произвеждат се ленти със специално предназначение на работнотогумено покритие.
|
ВИД НА ТРАНСПОРТНАТА ЛЕНТА
|
ТОПЛОУСТОЙЧИВА
|
ТРУДНОГОРИМА
|
АНТИСТАТИЧНА
|
МАСЛОУСТОЙЧИВА
|
СТУДОУСТОЙЧИВА
|
|
ОБОЗНАЧЕНИЕ:
|
ТИП НА ГУМЕНОТО ПОКРИТИЕ |
||||
|
по БДС 12423
|
–
|
К
|
–
|
–
|
–
|
|
по DIN 22102
DIN 22103 DIN 22104 |
T
|
K
|
E
|
G
|
R
|
|
по ГОСТ 20-85
|
Т
|
Г
|
–
|
–
|
М
|
|
Предназначение
|
За пренасяне на горещ материал /до 200°С/ в насипно състояние, агломерат и др.
|
За минната и каменовъглена промишленост, където съществува опасност от пожар.
|
Устойчиви са на горене с пламък и провеждат статично електричество.
|
За пренасяне на материали в агресивна среда – масла, бензин и др.
|
За работа при ниски температури до -55°С.
|
Транспортните ленти се произвеждат със следните стандартни ширини, мм:
300; 400; 500; 650; 700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000; 2200.
Технически характеристики
ЛЕНТИ С ОБЩО ПРЕДНАЗНАЧЕНИЕ
В зависимост от якостта на опън по основа ( N/mm ) се произвеждат следните класове транспортни ленти, дадени в таблицата :
|
Клас на транспортна лента, N/mm
|
Якост на опън по основа, N/mm, min
|
|
80; 100; 125; 150; 160; 200; 250; 300; 315; 400;
450; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 3500 |
80; 100; 125; 150; 160; 200; 250; 300; 315; 400; |
Показатели на гумено-текстилните транспортни ленти.
|
Дебелина на протекторите, mm
|
|
|
Работен
|
3 – 10
|
|
Неработен
|
2 – 5
|
В таблицата е дадена адхезията между текстилните вложки, както и между протекторите и вложките.
|
Адхезия, N/mm, min
|
|
|
Между протекторите и вложките (протектор / вложка)
|
5.0
|
|
Между вложките (вложка/вложка)
|
5.0
|
В зависимост от предназначението на гуменото покритие се произвеждат няколко типа обикновени и абразивоустойчиви транспортни ленти, дадени в таблицата.
|
ПОКАЗАТЕЛИ |
ТИП НА ГУМЕНОТО ПОКРИТИЕ |
||||
|
БДС 9965
|
АА
|
B
|
N |
P
|
Q
|
|
DIN 22102
|
W
|
X
|
Y
|
Z
|
–
|
|
ГОСТ 20-85
|
Б
|
А
|
Б
|
U
|
C
|
|
Якост на опън, MPa, min
|
18
|
25
|
20
|
15
|
10
|
|
Относително удължение при скъсване, %, min
|
400
|
450
|
400
|
350
|
300
|
|
Изтриваемост по |
80 (AA) |
150 |
140 (N)
150(Y) |
130 (Р)
250 (Z) |
200 (Q)
– |
|
Предназначение:
|
за особено абразивни материали-до 500 мм
|
за силно абразивни материали–до
400 мм |
за силно aбразивни материали и въглища – до
250 мм |
за средно абразивни материали – до 80 мм и въглища – до 250 мм
|
за неабразивни и селскостопански продукти
|
ЛЕНТИ СЪС СПЕЦИАЛНО ПРЕДНАЗНАЧЕНИЕ
Гумено-текстилни тр.ленти със специално предназначение
Произвеждат се ленти със специално предназначение на работнотогумено покритие.
|
ВИД НА ТРАНСПОРТНАТА ЛЕНТА
|
ТОПЛОУСТОЙЧИВА
|
ТРУДНОГОРИМА
|
АНТИСТАТИЧНА
|
МАСЛОУСТОЙЧИВА
|
СТУДОУСТОЙЧИВА
|
|
ОБОЗНАЧЕНИЕ:
|
ТИП НА ГУМЕНОТО ПОКРИТИЕ |
||||
|
по БДС 12423
|
–
|
К
|
–
|
–
|
–
|
|
по DIN 22102
DIN 22103 DIN 22104 |
T
|
K
|
E
|
G
|
R
|
|
по ГОСТ 20-85
|
Т
|
Г
|
–
|
–
|
М
|
|
Предназначение
|
За пренасяне на горещ материал /до 200°С/ в насипно състояние, агломерат и др.
|
За минната и каменовъглена промишленост, където съществува опасност от пожар.
|
Устойчиви са на горене с пламък и провеждат статично електричество.
|
За пренасяне на материали в агресивна среда – масла, бензин и др.
|
За работа при ниски температури до -55°С.
|
